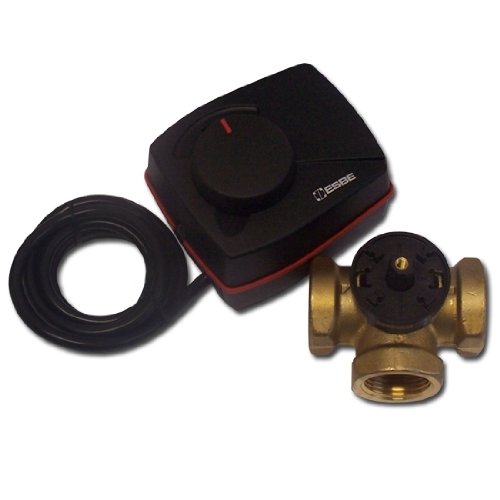

ESBE 3-Wege Umschaltventil mit Motor

Description

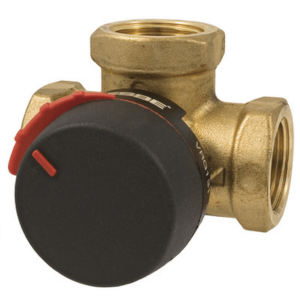

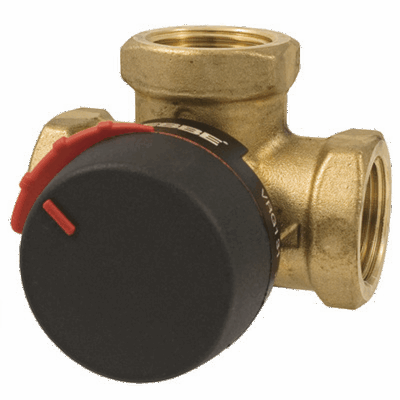

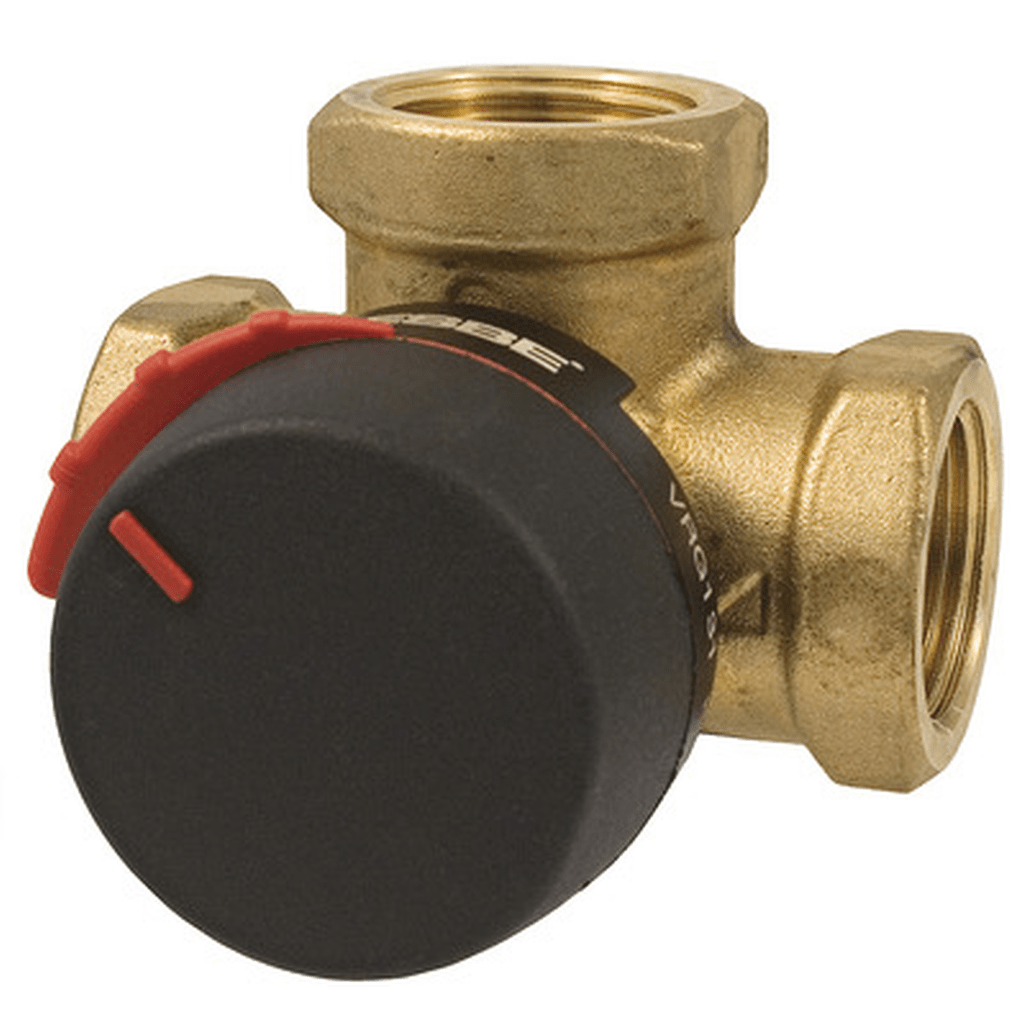

ESBE 3-Wege Ventil
Messing, entzinkungsbeständig (DZR)
Länge Anschluss 1: 20.5mm
Länge Anschluss 2: 41.0mm
Arbeitslänge Anschluss 1: 41.0mm
Arbeitslänge Anschluss 2: 41.0mm

Länge Anschluss 3: 20.5mm
Arbeitslänge Anschluss 3: 41.0mm

Anschlüsse: Innengewinde
Max. Differenzdruck in geöffneter Stellung: 1.0bar
Leckverlust des Kvs-Wertes: 0.05%
Bodencharakteristik: linear

Kvs-Wert Bypass: 10.0
Leckverlust des Kvs-Wertes Bypass: 0.05%
Bodencharakteristik Bypass: quadratisch

Druckstufe PN 10
Mediumtemperatur in °C: max. (kontinuierlich) 110 / max. (vorübergehend) 130 / min. -10
Leckrate in % vom Durchfluss bei Differenzdruck 100 kPa: Mischen < 0.05% / Verteilen < 0.02%
max. Differenzdruckabfall in kPa: Mischen 100 / Verteilen 200, Schließdruck 200 kPa Durchflusskoeffizient Kv/Kvmin A-AB 100
Material: Mischergehäuse
Messing / Ventileinsatz Messing / Welle und Lagerbuchse PPS Komposit / O-Ringe EPDM

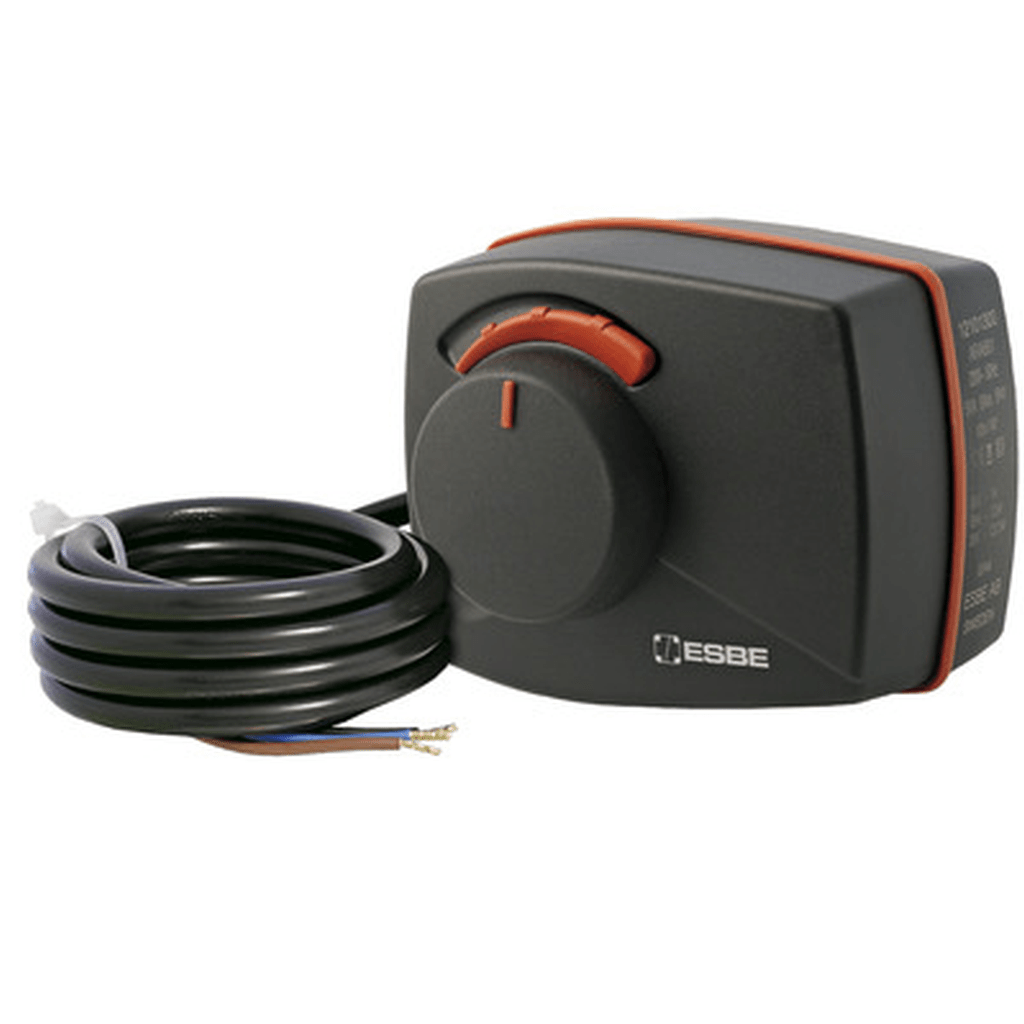

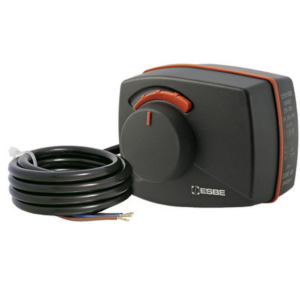

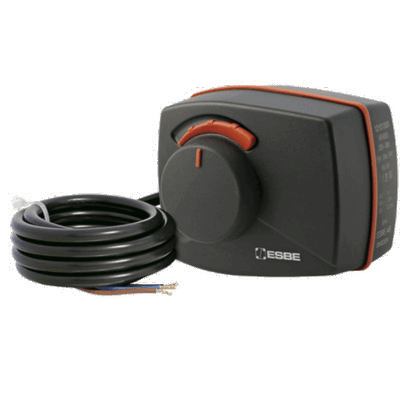

Stellmotor für ESBE 3 Wege Ventil
Breite: 105.0mm / Höhe: 88.0mm / Tiefe: 77.0mm
Länge des Anschlusskabels: 1.5m
Schutzart (IP): IP41
Ausführung: rotierend
Steuersignal: Dreipunkt
Umgebungstemperatur: -5 – 55°C
Handbedienung
Anschluss an Ventil: markengebunden
Laufzeit: 120.0s
Max. elektrische Leistungsaufnahme: 5.0VA
Netzspannung: 230 V AC
Werkstoff des Gehäuses: sonstige
Hilfskontakte optional
Drehmoment: 6.0Nm
Geeignet für Ventile
Max. Drehwinkel: 90.0°
Übertragung: mit Zahnrädern
