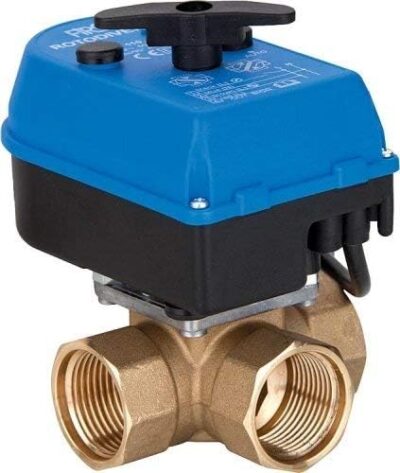

Rotodivert 3-Wege-Umschaltventil mit Stellmotor 1″

Beschreibung

Antriebsmotor mit 3-Wege-Umschaltventil aus Messing für geschlossene Heizsysteme.

Relais für 2-Punkt-Ansteuerung und gleichzeitiger Betrieb mehrerer Antriebe.
Endschalter Signal in der Position B-AB (z.B. für die Steuerung der Pumpe).
Manuelle Handverstellung.

Technische Daten

Antrieb
Anschlusskabel: 1 m (4x 0,5 mm²)
Ausgangsmoment: max. 8 Nm
Endschalter: 1(1) A | 250 V | 50 Hz
Nennspannung: 230 V | 50 Hz | IP44

Leistung: 9 W im Betrieb | 5 W im Stillstand
Stellzeit für 90°: 18 s
Umgebungstemperatur: 0° bis 55°C nicht kondensierend

Umschaltventil
Betriebsdruck: PN10
Betriebstemperatur: 2°C bis 110°C
Dichtungen: O-Ringe, VITON, EPDM
Differenzdruck: max. 1 bar
Leckrate: ca. 0,2% von Kvs
Medium: Heizungswasser oder Wassergemisch (Glycol max. 50% für Frost- und Korrosionsschutz)
Stellwinkel: 90°

DN: 25 (1″)

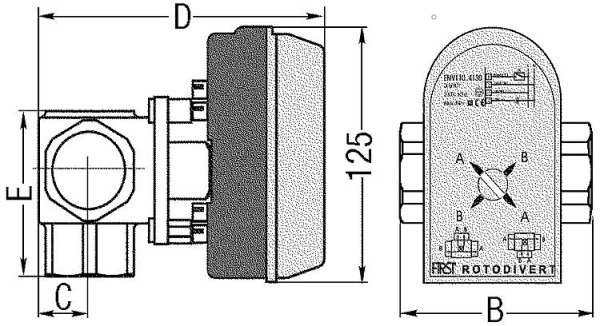

A: 1“
B: 90 mm
C: 24 mm
D: 122 mm
E: 69 mm
Kvs-Wert: 10
Gewicht: 1,12
